| 明渠流量计 |
| |
|
| |

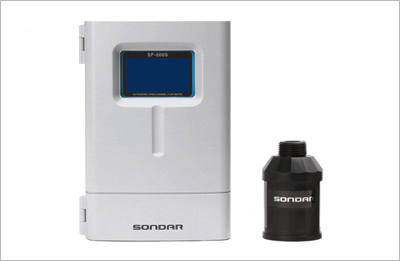

 SF-500S with LXD-04 |
SF-500S超声波明渠流量计是一种用于开放水道流量测定的测量仪器。明渠流量计通过流量与液位间的比例关系计算出相应的瞬时流量与积累流量，因此测量准确的液位是非常重要的。SF-500S通过先进的超声波技术保证测量的准确度，并提供多种探测算法，适合于各种不同的堰河水槽。设置好的参数自动存入内部系统，用USB可以备份流量信息，用户能有效地分析流量的变化趋势，方便快捷。 |
| |
| 产品特点 |
- 明渠式传感器
- 以用户为中心的设计
- 使用6个按键设置参数，设置简单实用
- 以QR码为基准，提供维修指导
- RS232、RS485、Modbus 通信接口
- 提供USB备份功能及固件升级
- 有足够的数据记录存储空间
- 内置大量堰和槽的规格数据库
1) Parshall Flumes
2) Suppressed Rectangular Weirs
3) Contracted Rectangular Weirs
4) V-Notch (Triangular) Weirs
5) Cipolletti Weirs
6) Leopold Lagco Flumes
7) Palmer Bowlus Flumes
8) H Flumes
9) Trapezoidal Flumes
|
| |
| 技术参数 |
|
| SL-500S (Controller) |
| 测量方式 |
超声波脉冲反射方式 |
| 测量范围 |
0.00㎥/h to 200,000,00㎥/h |
| 测量精度 |
0.2% of 满量程 |
| 分辨率 |
1mm |
| 阻尼率 |
0.1m/min to 100m/min (可调) |
| 输出 |
模拟信号 |
2个，4 to 20mA into max 750Ω |
| 继电路 |
3 |
| 通信接口 |
RS232, RS485, Modbus |
| 显示方式 |
图形LCD |
| 防护等级 |
IP65 |
| 工作温度 |
-20 to 60℃ (-4℉ to 140℉) |
| 材质 |
聚碳酸酯 (Polycarbonate) |
| 尺寸规格 |
166(W) x 250(H) x 95(D) mm |
| 重量 |
Ca. 2kg |
| 电源 |
100 to 230V AC±15%, 50/60Hz, 29VA(12W)
Fuse : 250V T1.0A
DC 9 to 30V, Max 8W |
|
|
|
| |
|
| LXD-04 (Sensor) |
| 测量范围 |
0.3 ~ 4m(0.98 ~ 13ft) |
| 发射全角 |
8° at -3dB |
| 螺纹规格 |
1“ PF |
| 重量 |
ca. 1.0kg |
| 传感器材质 |
PVDF |
| 工作温度 |
-30℃ to 70℃(-22℉ to 158℉) |
| 温度补偿 |
内置温度传感器 |
| 防护等级 |
IP68 |
| 电缆 |
双绞线 (AWG18) |
| 电缆延长限度 |
可延长至450m (1,470ft) |
| 认证 |
CE, UL, FCC |
| 保修期 |
3年 |
|
* 如有技术参数变更，恕不另行通知。
|
| |
| |
|
|
